Jak podłączyć rolety zewnętrzne w budynku? Prowadzenie przewodów i zasilanie

Podłączenie rolet zewnętrznych to jeden z tych etapów budowy lub modernizacji domu, który łatwo zrobić źle, a trudno poprawić po fakcie. Błędy w prowadzeniu przewodów, złe przekroje kabli czy brak zapasu przy silniku potrafią skutecznie zablokować automatyczne sterowanie roletami. Jeśli chcesz wiedzieć, jak podłączyć rolety zewnętrzne zgodnie ze schematem, normami i zdrowym rozsądkiem, jesteś w dobrym miejscu. Poniżej znajdziesz konkretne odpowiedzi, liczby, rozwiązania i przykłady – bez teorii oderwanej od realnych instalacji.

Jak podłączyć rolety zewnętrzne – od czego zacząć planowanie instalacji?

Podłączenie rolet zewnętrznych zaczyna się na etapie projektu instalacji elektrycznej, a nie przy montażu samej rolety. Już na początku trzeba wiedzieć, czy planujesz duże rolety na wymiar, lekkie zasłony zewnętrzne na okna, rolety z aluminium czy folii refleksyjnej, bo każdy z tych systemów ma inne wymagania co do zasilania i sterowania. Rolety aluminiowe z napędem elektrycznym ważą więcej, pracują pod większym obciążeniem i wymagają stabilnego zasilania 230 V. Z kolei rolety z folii refleksyjnej często pracują w trybie dziennym, częściej się podnoszą i opuszczają, co wpływa na dobór automatyki.

Na tym etapie podejmujesz decyzje, które później są nieodwracalne:

• miejsce wyprowadzenia przewodu zasilającego,
• rodzaj sterowania – lokalne czy centralne,
• czy instalacja będzie przygotowana pod inteligentne systemy domowe,
• czy rolety będą działać pojedynczo, czy w grupach.

W Heliosun bardzo często spotykamy się z sytuacją, w której klient chce dziś „zwykły przycisk”, a za rok pełne automatyczne sterowanie roletami z aplikacji. Dlatego już na etapie planowania rekomendujemy instalację 5-żyłową, nawet jeśli początkowo nie jest wykorzystywana w 100%. To niewielki koszt na starcie i ogromna elastyczność później.

W praktyce oznacza to, że przewód powinien być doprowadzony:

• z rozdzielni głównej,
• w peszlu,
• z zapasem minimum 50 cm przy silniku,
• bez łączeń w murze.

Dobrze zaplanowana instalacja sprawia, że montaż rolet przebiega szybciej, a ryzyko kosztownych przeróbek praktycznie znika. To właśnie na tym etapie decydujesz, czy rolety będą tylko dodatkiem do elewacji, czy pełnoprawnym elementem komfortu i automatyki budynku.

Podłączenie rolet zewnętrznych – schemat i rodzaje przewodów w praktyce

Standardowe podłączenie rolet zewnętrznych odbywa się w oparciu o schemat 5-przewodowy. To rozwiązanie najczęściej stosowane w nowoczesnych budynkach mieszkalnych.

Schemat wygląda następująco:

• L (brązowy) – faza zasilająca,
• N (niebieski) – przewód neutralny,
• PE (żółto-zielony) – uziemienie,
• biały – sterowanie kierunkiem „góra”,
• czarny – sterowanie kierunkiem „dół”.

Przełącznik żaluzjowy lub sterownik centralny przełącza fazę pomiędzy przewodami sterującymi, decydując o kierunku ruchu pancerza.

Minimalne parametry, które mają realne znaczenie to przede wszystkim:

• przekrój przewodu: 1,5 mm²,
• dla dłuższych tras lub wielu rolet: 2,5 mm²,
• peszel o średnicy 16–25 mm,
• osobny obwód zabezpieczony w rozdzielni.

W przypadku podłączenia rolety zewnętrznej do prądu bez sterowania ściennego (np. pilot radiowy), instalacja jest uproszczona – do silnika prowadzi się tylko 3 żyły (L, N, PE), a cała logika sterowania odbywa się bezprzewodowo. To częste rozwiązanie w systemach oferowanych przez nasz sklep Heliosun, szczególnie przy modernizacjach budynków, gdzie nie ma możliwości kucia ścian.

Chcesz, żeby rolety zewnętrzne nie psuły elewacji, a wręcz ją dopełniały? Sprawdź, jak wygląda skuteczne maskowanie rolet zewnętrznych i jakie rozwiązania pozwalają ukryć skrzynkę bez kompromisów estetycznych.

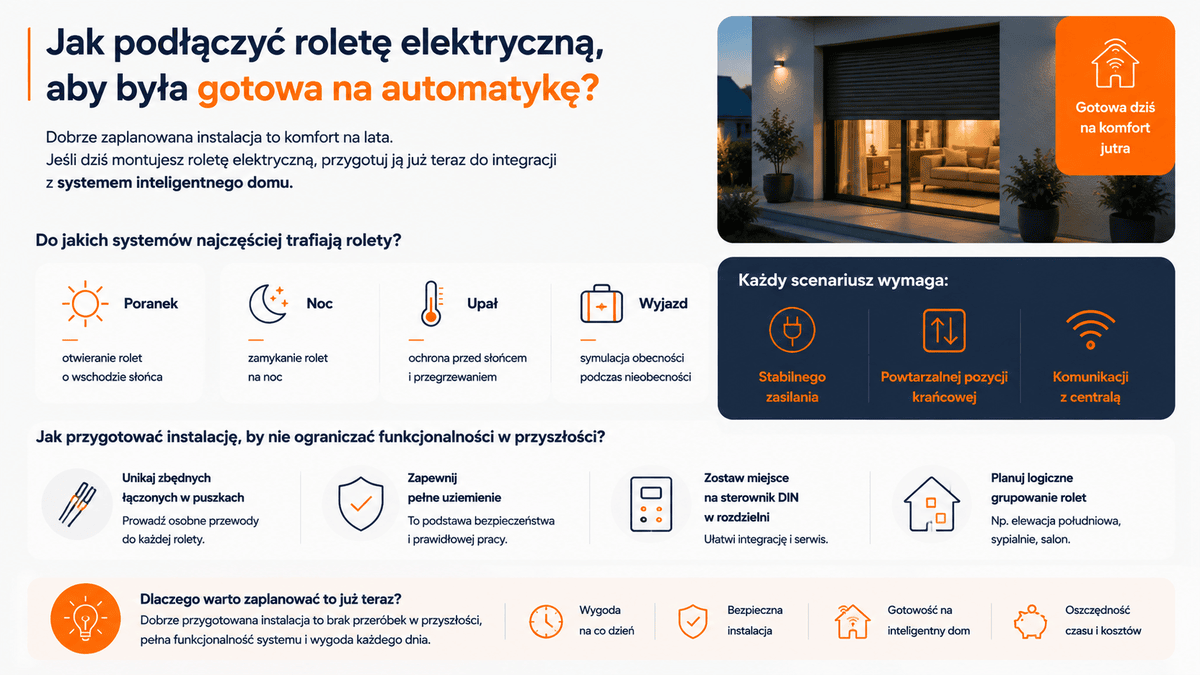

Jak podłączyć roletę elektryczną, aby była gotowa na automatykę?

Jeśli dziś montujesz roletę elektryczną, a jutro chcesz ją zintegrować z systemem domu inteligentnego, instalacja musi być przygotowana z wyprzedzeniem. I tutaj naprawdę nie ma drogi na skróty.

Nowoczesne rolety – zarówno rolety z aluminium, jak i elewacyjne żaluzje fasadowe – bardzo często trafiają do systemów sterowania scenami: poranek, noc, upał, wyjazd. Każdy z tych scenariuszy wymaga:

• stabilnego zasilania,
• powtarzalnej pozycji krańcowej,
• komunikacji z centralą.

Dlatego przy pytaniu „jak podłączyć roletę elektryczną” odpowiedź brzmi: tak, aby nie ograniczać jej funkcjonalności w przyszłości. Oznacza to:

• unikanie przewodów łączonych w puszkach,
• zachowanie pełnego uziemienia,
• pozostawienie miejsca na sterownik DIN w rozdzielni,
• logiczne grupowanie rolet (np. elewacja południowa, sypialnie, salon).

W Heliosun stosujemy dokładnie takie podejście – projektujemy instalację nie pod „tu i teraz”, ale pod realne użytkowanie przez kolejne lata.

Podłączenie elektryczne rolet zewnętrznych a żaluzje fasadowe

Podłączenie żaluzji zewnętrznych wygląda podobnie do rolet, ale różni się liczbą przewodów i logiką sterowania. To detal, który ma ogromne znaczenie przy elewacjach nowoczesnych budynków.

Elewacyjne żaluzje fasadowe wymagają:

• dodatkowego przewodu do regulacji kąta lameli,
• silnika z enkoderem pozycji,
• dokładniejszego sterowania krańcowego.

W praktyce oznacza to instalację 6-żyłową, a nie klasyczne 5 żył. Same lamelki nie tylko podnoszą się i opuszczają, ale także obracają, regulując ilość światła. To właśnie dlatego podłączenie żaluzji zewnętrznych musi być przewidziane już na etapie projektu, szczególnie gdy planujesz integrację z automatyką pogodową lub systemami smart.

Zastanawiasz się, czy rolety zewnętrzne to dobry wybór do Twojego domu? Sprawdź wady i zalety rolet zewnętrznych i zobacz, w jakich sytuacjach faktycznie się sprawdzają, a kiedy lepiej rozważyć inne rozwiązania.

Najczęstsze błędy przy podłączaniu rolet zewnętrznych – jak ich uniknąć?

Najczęstsze problemy wynikają nie z samego silnika, ale z błędów w instalacji. I większość z nich da się wyeliminować jeszcze przed montażem.

Błąd instalacyjny	Możliwe konsekwencje
Zamiana przewodów góra/dół	Nieprawidłowy kierunek pracy rolety i konieczność poprawy podłączenia.
Brak przewodu PE	Obniżenie poziomu bezpieczeństwa instalacji elektrycznej.
Prowadzenie kabli bez peszla	Większe ryzyko uszkodzenia przewodów oraz trudniejsza wymiana instalacji w przyszłości.
Zbyt cienki przekrój przewodu	Możliwość przegrzewania się instalacji i nieprawidłowej pracy napędu.
Brak zapasu kabla przy silniku	Utrudniony montaż, serwis lub późniejsza wymiana silnika.

Konsekwencje są konkretne: awarie sterownika, nieprawidłowa praca rolety, a czasem nawet ryzyko porażenia. Dlatego niezależnie od tego, czy wybierasz zasłony zewnętrzne na okna, rolety z folii refleksyjnej czy ciężkie rolety aluminiowe, instalacja elektryczna musi być traktowana jako element systemu, a nie dodatek. W Heliosun podchodzimy do tego kompleksowo – projekt, produkt, montaż i serwis są jedną całością. Dzięki temu rolety nie tylko działają, ale działają dokładnie tak, jak powinny.
